Transductores de silicona micromeanizados, modelos de presión diferencial, húmedo-húmedo

Serie PX409

Transductores  presión diferencial | Serie PX409
Nuevo!

Transductores presión diferencial

MXN24,055.00 PX409-015DWUV

CE RoHS
  • Núcleo de silicona micromecanizada de precisión
  • Calibración rastreable por NIST de 5 puntos
  • Alta estabilidad, deriva baja
  • Construcción soldada de acero inoxidable
  • Piezas húmedas de acero inoxidable 316L
  • Rendimiento de la temperatura de alta calidad
  • Rango amplio de temperatura compensada
  • Duradero, ciclo de vida de 1 millón
  • Reforzado con contención secundaria
  • Especificaciones personalizadas disponibles
Transductores de presión - Ver Productos Relacionados

Descripción

Salidas de mV/V, 0 a 5 o 0 a 10 Vcc, o 4 a 20 mA Rangos unidireccionales
0-10 pulg. de H2O a 0-1.000 psid

CARACTERÍSTICAS
Precisión: 0,08 % mejor línea recta de linealidad, histéresis y repetibilidad combinadas
Resistencia mínima entre el cuerpo del transductor y cualquier cable: 100 MΩ
Temperatura de funcionamiento:
Salida de mV/V y 5 a 10 Vcc: -45 a 121 °C (-49 a 250 °F)
Salida de mA: -45 a 115 °C (-49 a 239 °F)
Rango de temperatura compensada:
10 inH2O a 5 psi: -17 a 85 °C (1 a 185 °F)
15 a 1.000 psi: -29 a 85 °C (-20 a 185 °F)
Precisión térmica:     cero    Intervalo % de desplazamiento sobre rango de temperatura compensada
10 inH2O a 1 psi: ±1,00%    ±1,00%
2,5 a 1.000 psi: ±0,50%    ±0,50%
Ciclos de presión: 1 millón como mínimo
Estabilidad a largo plazo (1 año): ±0,1% escala completa típica
Ancho de banda: CC a 1 kHz típico
Tiempo de respuesta: <1 mseg.
Conformidad CE: Cumple con EN1326-1: 2006 para ubicaciones industriales
Choque: 50 g, 11 mS eje semi sinusoidal, vertical y horizontal
Vibración: 5-2000-5 Hz, ciclo de 30 minutos, curva L, especificación de milésima 810 figura 514-2-2, eje vertical y horizontal
Piezas húmedas: Acero inoxidable 316L
Presión de línea/estática: 500 psi máx. aplicados a ambos lados simultáneamente
Presión de prueba (diferencial): rango de 10 inH2O = rango de 10 veces
rango de 1 psi = rango de 6 veces
rangos de 2,5 a 750 psi = rango de 4 veces
rango de 1.000 psi = rango de 3 veces
Presión de contención del lado alto (diferencial):
rangos de 10 inH2O a 5 psi: a 1.000 psi
Rangos 15 a 1.000 psi: a 3000 psi
Puertos de presión: NPT macho de ¼
Terminaciones eléctricas:
PX409: cable de 2 m (6')
PX409C: cable de 2 m (6') con rosca NPT de ½ del conducto
PX419: Mini DIN (se incluye conector de acoplamiento)
PX429: Cierre por torsión, (el conector de acoplamiento se vende por separado)
PX459: Conector M12
Conector de acoplamiento PX429: PT06F10-6S
Peso: 200 g (7 onzas) máx.

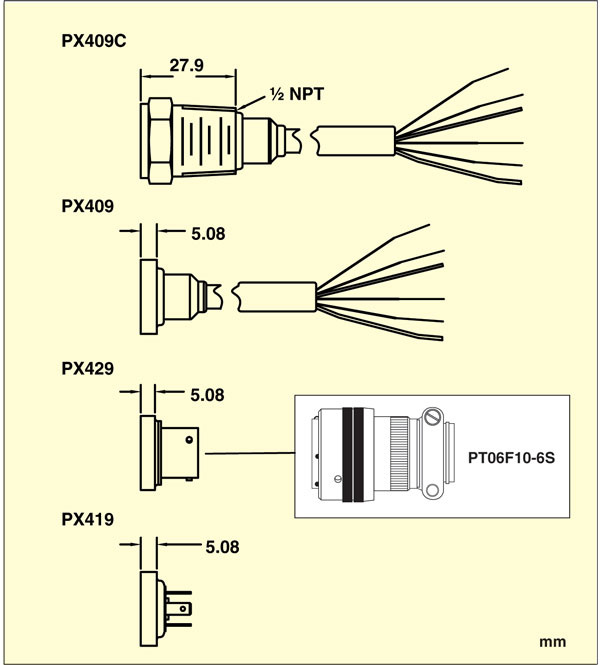

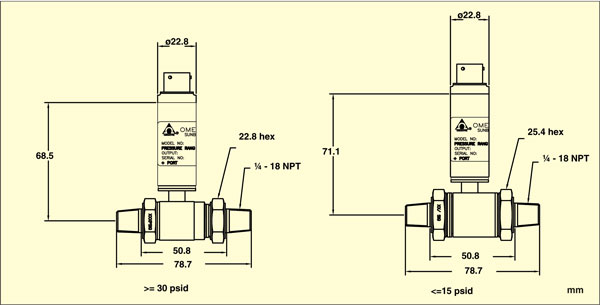

PX409 Output Connector Options PX409-WDDIF Dimensions
Hacer Pedido(Especifique el Número de Modelo)

Lo que han comprado otras personas: Cuando vea este icono, haga clic sobre él para abrir la lista de productos que otras personas han comprado al adquirir este modelo

Número de parte/Desc.
Cant.
RoHS
Descripción
Salida 10 mV/V . Terminación con cable eléctrico de 2 m
Quick Ship

PX409-10WDWUV
MXN25,870.00
Disponible en: 4 Semanas
RoHS
Húm/ Húm, rango de presión diferencial de 10 in H2O
Quick Ship

PX409-001DWUV
MXN25,870.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 1 psi
Quick Ship

PX409-2.5DWUV
MXN25,870.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 2,5 psi
Quick Ship

PX409-005DWUV
MXN24,055.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 5 psi
Quick Ship

PX409-015DWUV
MXN24,055.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 15 psi
Quick Ship

PX409-030DWUV
MXN24,055.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 30 psi
Quick Ship

PX409-050DWUV
MXN24,055.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 50 psi
Quick Ship

PX409-100DWUV
MXN24,055.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 100 psi
Quick Ship

PX409-150DWUV
MXN24,055.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 150 psi
Quick Ship

PX409-250DWUV
MXN24,055.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 250 psi
Quick Ship

PX409-500DWUV
MXN24,055.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 500 psi
Quick Ship

PX409-750DWUV
MXN24,055.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 750 psi
Quick Ship

PX409-1.0KDWUV
MXN24,055.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 1000 psi
Salida 0-5 VCC. Terminación con cable eléctrico de 2 m
Quick Ship

PX409-10WDWU5V
MXN27,690.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 10 en H2O
Quick Ship

PX409-001DWU5V
MXN27,690.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 1 psi
Quick Ship

PX409-2.5DWU5V
MXN27,690.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 2,5 psi
Quick Ship

PX409-005DWU5V
MXN26,290.00
Disponible en: 2 Semanas
RoHS
Húm/ Húm, rango de presión diferencial de 5 psi
Quick Ship

PX409-015DWU5V
MXN26,290.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 15 psi
Quick Ship

PX409-030DWU5V
MXN26,290.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 30 psi
Quick Ship

PX409-050DWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 50 psi
Quick Ship

PX409-100DWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 100 psi
Quick Ship

PX409-150DWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 150 psi
Quick Ship

PX409-250DWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 250 psi
Quick Ship

PX409-500DWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 500 psi
Quick Ship

PX409-750DWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 750 psi
Quick Ship

PX409-1.0KDWU5V
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 1000 psi
Salida 4 a 20 mA - Terminación con cable eléctrico de 2 m
Quick Ship

PX409-10WDWUI
MXN27,690.00
Disponible en: 4 Semanas
RoHS
Húm/ Húm, rango de presión diferencial de 10 in H2O
Quick Ship

PX409-001DWUI
MXN27,690.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 1 psi
Quick Ship

PX409-2.5DWUI
MXN27,690.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 2,5 psi
Quick Ship

PX409-005DWUI
MXN26,290.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 5 psi
Quick Ship

PX409-015DWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 15 psi
Quick Ship

PX409-030DWUI
MXN26,290.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 30 psi
Quick Ship

PX409-050DWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 50 psi
Quick Ship

PX409-100DWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 100 psi
Quick Ship

PX409-150DWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 150 psi
Quick Ship

PX409-250DWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 250 psi
Quick Ship

PX409-500DWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 500 psi
Quick Ship

PX409-750DWUI
MXN26,290.00
Disponible en: Disponible
RoHS
Húm/ Húm, rango de presión diferencial de 750 psi
Quick Ship

PX409-1.0KDWUI
MXN26,290.00
Disponible en: 1 Semana
RoHS
Húm/ Húm, rango de presión diferencial de 1000 psi
Accesorios
Quick Ship
Haga clic para abrir la lista de productos que otras personas han comprado al adquirir este modeloPT06F10-6S
PT06F10-6S
MXN815.00
Disponible en: Disponible
No es compatible con RoHS
Acoplamiento conector para PX419 (se vende por separado)
Quick Ship
Haga clic para abrir la lista de productos que otras personas han comprado al adquirir este modeloDP25B-S-230
DP25B-S-230
MXN8,515.00
Disponible en: Disponible
RoHS
Medidor de panel DIN 1/8, 4 dígitos, para mV/V de entrada, alimentado 230Vac
Quick Ship

DP25B-E-230
MXN8,515.00
Disponible en: 1 Semana
RoHS
Medidor de panel DIN 1/8, 4 dígitos, para mA o V de entrada, alimentado 230Vac
Quick Ship
Haga clic para abrir la lista de productos que otras personas han comprado al adquirir este modeloDP41-S-230
DP41-S-230
MXN18,320.00
Disponible en: Disponible
RoHS compliancy undetermined
Medidor de panel DIN 1/8, 6 dígitos, para mV/V de entrada, alimentado 230Vac
Quick Ship

DP41-E-230
MXN18,320.00
Disponible en: Disponible
RoHS compliancy undetermined
Medidor de panel DIN 1/8, 6 dígitos, para mA o V de entrada, alimentado 230Vac
Todas las cantidades que se muestran en MXN

Generador de Número de Parte

Construya su Número de Parte Abajo
Opciónes de Descripción:


(1) Terminación eléctrica seleccionar de:
PX409 para 2 m cable
PX419 para mini-DIN
PX429 para bloqueo por giro (el conector emparejable se vende separado)
PX459 para conector M12 (el conector emparejable se vende separado)

(2) Rango de presión (PSI) seleccionar de:
10W para 0-10 inH2O
001 para 1 psi
2.5 para 2.5 psi
005 para 0-5 psi
015 para 0-15 psi
030 para 0-30 psi
050 para 0-50 psi
100 para 0-100 psi
150 para 0-150 psi
250 para 0-250 psi
500 para 0-500 psi
750 para 0-750 psi
1.0K para 0-1000 psi

(3) Unidades seleccionar de:
DWU para Presión diferencial húmedo/húmedo
DDU para Presión diferencial húmedo/seco

(4) Salida seleccionar de:
V para 10 mV/V
5V para 0-5 Voltios dc
10V para 0-10 Voltios dc
I para 4-20 mA
Nota: Todas las combinaciones pueden no ser válidas, revise la hoja de especificaciones para números de parte válidos
